ضخامت لوله

ضخامت لوله

ضخامت #لوله ممکن است به چهار صورت ارائه شود :

الف _ میلیمتر

ب_ اینچ

ج _ SCH NO = SCHEDULE NO

د _  WALL DESIGNATION

 الف و ب _ هر اینچ برابر 2/45 میلیمتر است و به راحتی می توان اینچ را به #میلیمتر یا میلیمتر را به اینچ تبدیل کرد .

ج _ در مورد  SCH  تقسیم بندی بشرح زیر ارائه شده  است :

160، 140 ، 120 ، 100 ، 80 ، 60 ، 40 ، 30 ، 20 ، 10 ، 5

د_ WALL DESIGNATION تقسیم بندی های زیر را دارد :

  STD = 40S       EH=XS=80S       DBLE    EH =XXS

STD  مخفف  STANDARD  و  EH  مخفف  EXTRA HEAVY

DBLE EH  مخفف  DOUBLE EXTRA HEAVY

XS  مخفف  EXTRA STRONG

XXS  مخفف  DOUBLE EXTERA STRONG  می باشد .

رابطه بین  SCH  و  WALL DESIGNATION

STD  (40S) و SCH 40  برای #لوله های تا قطر اسمی 10 اینچ با یگدیگر مساوی هستند و از آن به بعد #تفاوت دارند .

XS ( 80S  یا  EH  ) و  SCH 80  برای لوله های تا قطر اسمی 8 اینچ با یکدیگر مساوی هستند و از آن به بعد تفاوت دارند .  XXS ( DBLE EH  ) از  SCH 160 ضخیم تر است

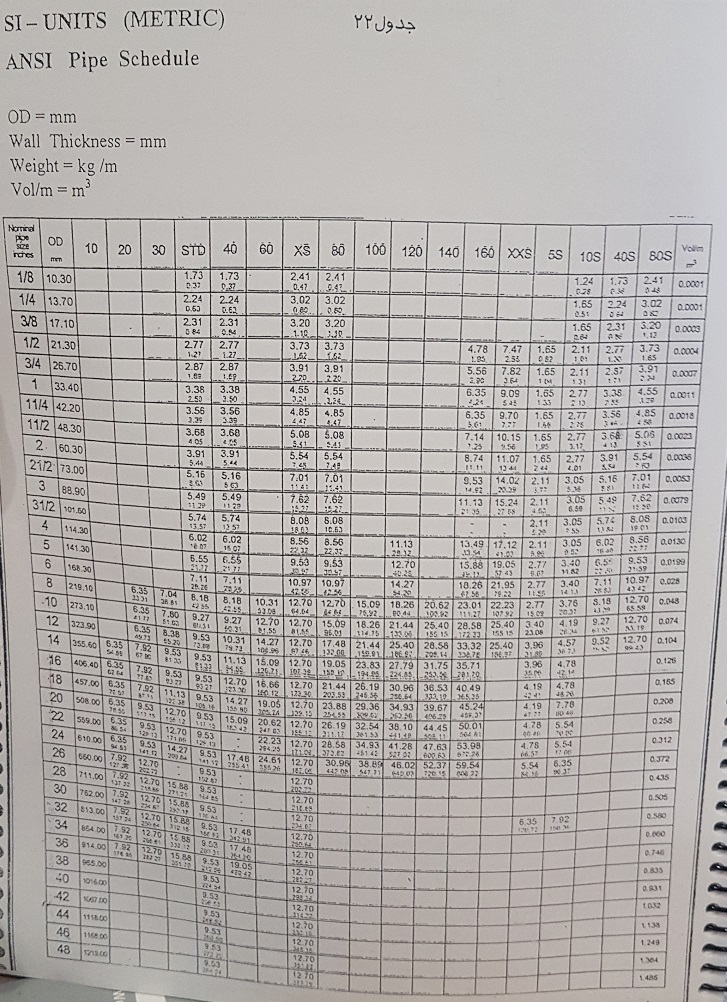

جدول پیوست نمونه ای از این تقسیم بندی ها را نشان می دهد .

تبصره : اعداد فوقانی معرف #ضخامت دیواره بر حسب میلیمتر و #اعداد تحتانی معرف #وزن هر متر لوله بر حسب #کیلو گرم می باشد .
