علائم قراردادی آزمایش غیر مخرب



AWS A2.4

اجزاء علامت آزمایش غیر مخرب

① خط مرجع

②پیکان

③ مشخصه های حرفی روش آزمایش

④ گستره و تعداد آزمایش ها

⑤ علائم تکمیلی

⑥ دنباله ( مشخصات فنی ، کد ها یا مراجع دیگر )

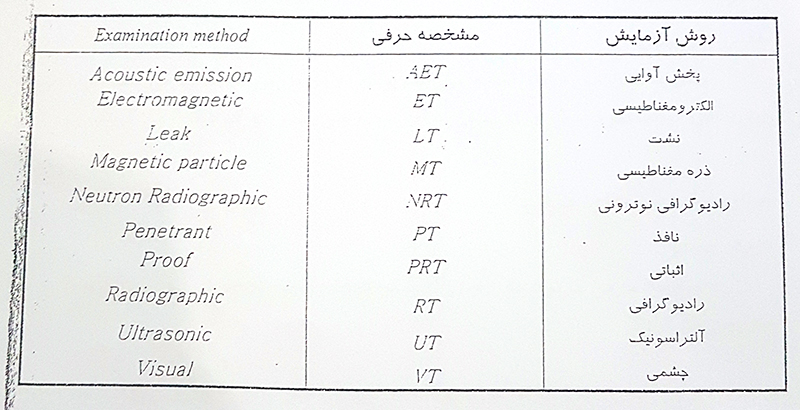

مشخصه های حرفی روش آزمایش

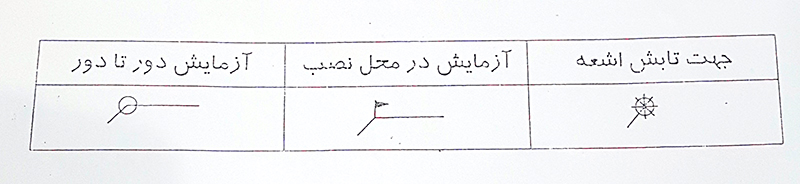

علائم تکمیلی

علائم تکمیلی مورد استفاده برای آزمایش غیر مخرب به شرح زیر است :

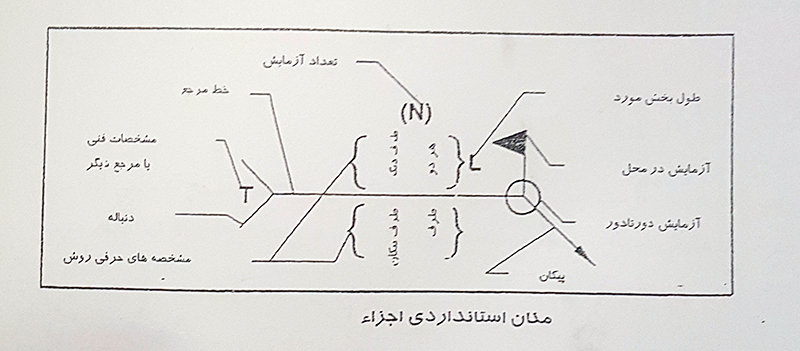

مکان استانداردی آزمایش غیر مخرب

اجزاء علامت آزمایش غیر مخرب ، مکان های استانداردی مطابق شکل دارند .



مقررات عمومی

معنی جای پیکان

پیکان به مکان مورد نظر اشاره میکند . پیکان به آن طرفی که اشاره میکند ، آنرا " طرف پیکان " می گویند . طرف دیگری که پیکان به آن اشاره نمی کند ، " طرف دیگر " می گویند .

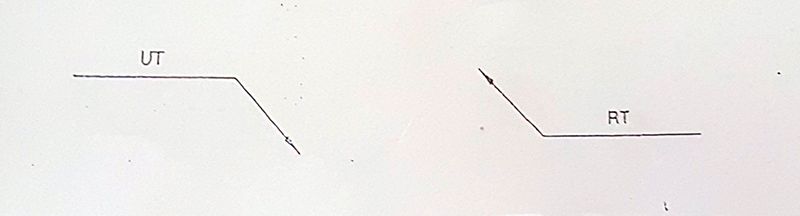

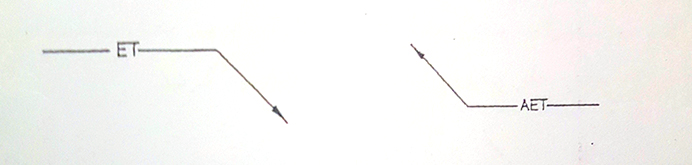

مکان مشخصه های حرفی

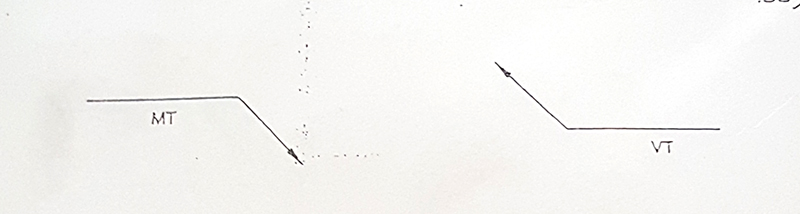

طرف پیکان

مشخصه حرفی مربوط به روش آزمایش انتخاب شده در طرف پیکان ، زیر خط مرجع مشخص می گردد .

طرف دیگر

مشخصه حرفی روش آزمایش مربوط به طرف دیگر ، بالای خط مرجع مشخص می گردد .

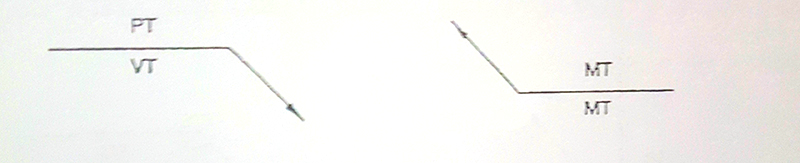

هر دو طرف

آزمایش هایی که بایستی در هر دو طرف خط مرجع ، مشخص می گردد .



مرکز خط مرجع

وقتی مشخصه حرفی ، معنی طرف پیکان یا طرف دیگر ندارند ، یا هیچ تقدمی ( برتری ) که از کدام طرف آزمایش انجام شود ، وجود ندارد ، مشخصه حرفی بایستی در مرکز #خط مرجع قرار گیرد .

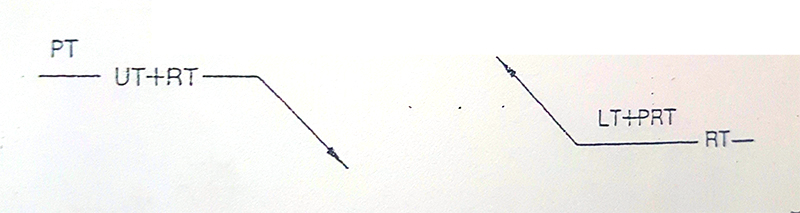

ترکیب آزمایش

ممکن است بیش از یک روش آزمایش برای همان #قطعه با قراردادن مشخصه های حرفی روش های آزمایش های انتخاب شده در موقعیت های شایسته نسبت به خط مرجع مشخص شود .

مشخصه های حرفی برای دو یا چند روش آزمایش بایستی در همان طرف خط مرجع یا وسط خط مرجع که با علامت بعلاوه جدا شده باشند ، قرار داده شود .

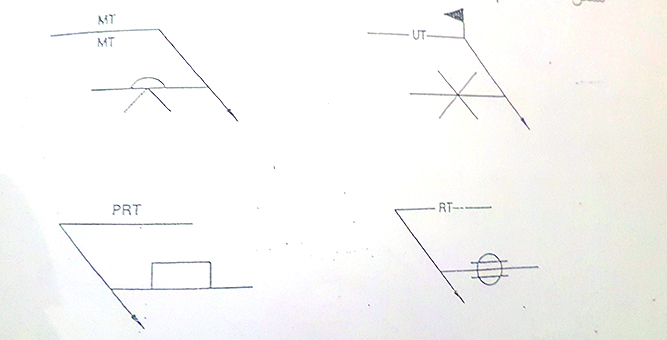

علائم جوشکاری و آزمایش غیر مخرب

ممکن است #علائم آزمایش غیر مخرب و علائم #جوشکاری ترکیب شوند .

علائم تکمیلی

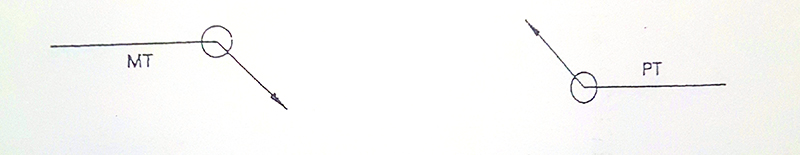

آزمایش دور تا دور

آزمایش های لازم دور تا دور یک #جوش ، #اتصال یا قطعه بایستی با قرار دادن یک دایره در محل تلافی پیکان و خط مرجع ، مشخص گردد .

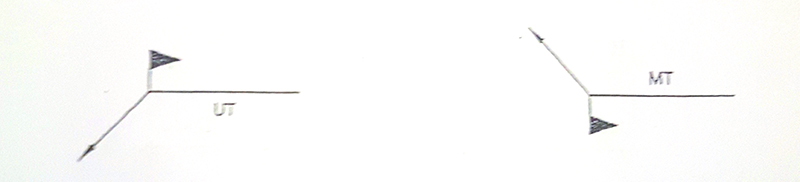

آزمایش در محل نصب

آزمایش لازم مورد اجرا در محل #نصب ( نه در #کارگاه یا در محل ساخت اولیه ) بایستی با قرار دادن یک #پرچم ، در محل تلافی #پیکان و خط مرجع ، مشخص گردد .

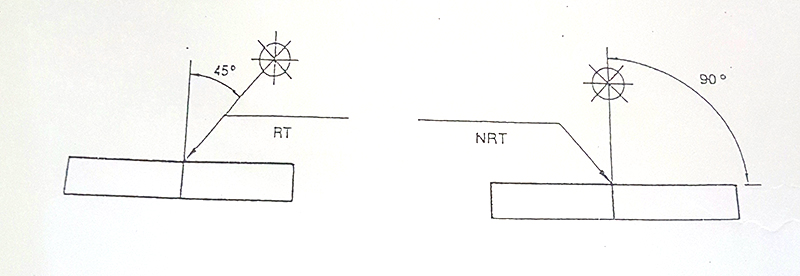

جهت تابش اشعه

جهت تابش #اشعه نفوذی ممکن است با قرار دادن علامت جهت تابش اشعه که با زاویه لازم و ذکر زاویه بر حسب درجه روی نقشه رسم شود ، برای اطمینان از عدم درک اشتباه ، مشخص گردد .

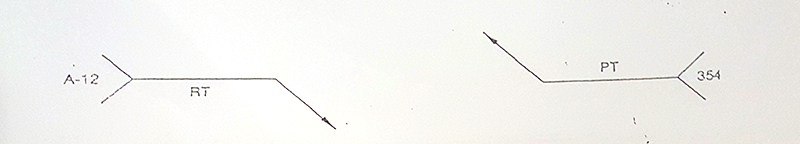

مشخصات فنی ، کد ها و مراجع

اطلاعات قابل کاربرد برای #آزمایش مشخص شده و اطلاعاتی که در اینجا تعریف نشده اند ، ممکن است در دنباله #علامت آزمایش غیر #مخرب ، قرارداده شود .



موقعیت ، جهت و گستره آزمایش غیر مخرب

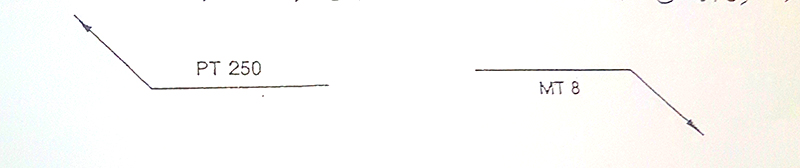

مشخص کردن طول بخش مورد آزمایش

برای مشخص کردن آزمایش جوش ها یا قطعات ، جایی که فقط قسمتی از طول مورد نظر باشد ، اندازه طول بایستی در سمت راست مشخصه حرفی نوشته شود .

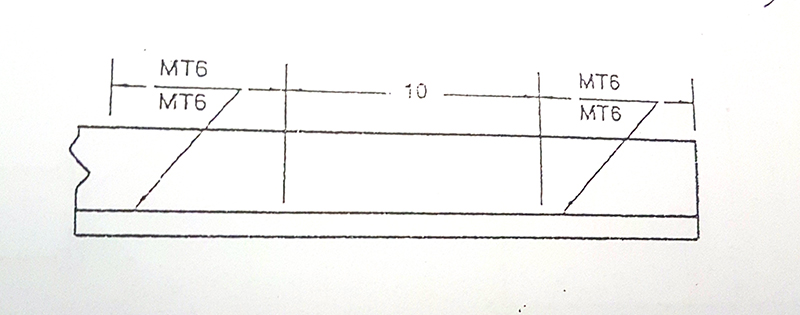

نشان دادن موقعیت

برای مشخص کردن موقعیت دقیق یک بخش مورد آزمایش و همینطور طول ، از خط اندازه بایستی استفاده شود .

آزمایش تمام طول

وقتی تمام طول یک قطعه بایستی آزمایش شود ، هیچ اندازه طولی نبایستی در علامت آزمایش غیر مخرب درج گردد .

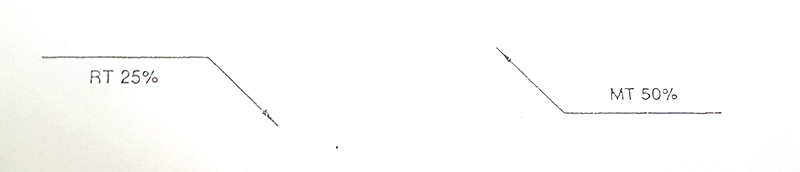

آزمایش طول نسبی

وقتی کمتر ار صد در صد طول یک جوش یا قطعه قرار است آزمایش شود ، با تعیین موقعیت بوسیله دستورالعمل مشخصی ، طول مورد آزمایش بوسیله نوشتن درصد مربوطه ، در سمت راست مشخصه حرفی ، مشخص می گردد .

دستورالعمل انتخاب شده ممکن است بوسیله نوشتن مرجع در دنبال علامت آزمایش غیر مخرب ، مشخص گردد .

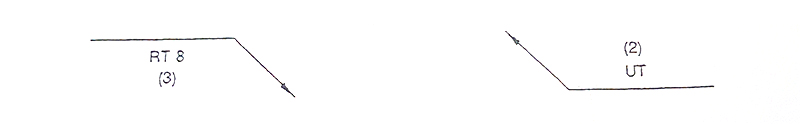

 تعداد دفعات آزمایش

برای مشخص کردن تعداد یا دفعات آزمایش مورد انجام روی یک اتصال با قطعه در موقعیت های تصادفی ، تعداد لازم آزمایش بایستی در پرانتز ، بالا یا پایین مشخصه حرفی دور از خط مرجع نوشته شود .

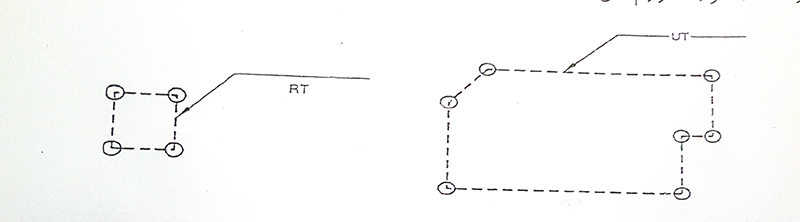

نواحی صفحه ای

برای مشخص کردن آزمایش غیر مخرب یک ناحیه ارائه شده به صور صفحه ای روی نقشه ، ناحیه مورد آزمایش بایستی به صورت خط چین با دایره در گوشه ها محصور  شود . مشخصه های حرفی برای آزمایش های غیر مخرب لازم ، بایستی در ارتباط  با اندازه و مختصات ، تعیین موقعیت شود .

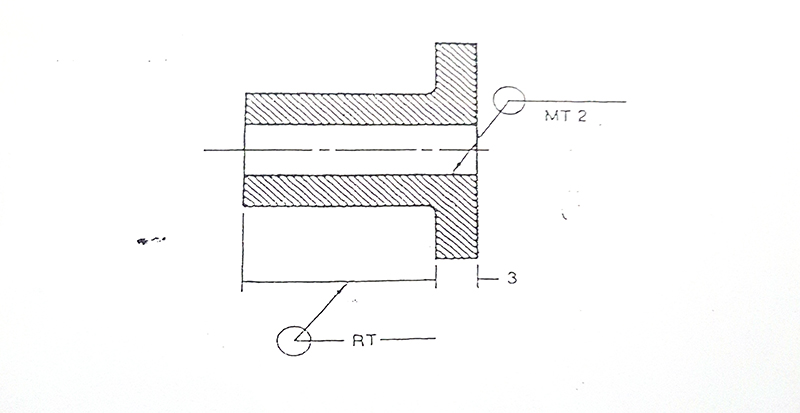

نواحی دور تا دوری

برای آزمایش غیر مخرب نواحی دور تا دوری ، ناحیه بایستی با بکار گیری علامت آزمایش دور تا دور و ابعاد مناسب ، مشخص گردد .

الف _ آزمایش رادیوگرافی ناحیه دور تا دوری ، جایی که ابعاد در نقشه در دسترس نبود .

ب_آزمایش رادیوگرافی ناحیه دور تا دوری ، جایی که ابعاد در نقشه در دسترس نبود .
